众所周知，NGINX 是一个广受好评的开源 web 服务器，它也可以用作 TCP 和 UDP 负载均衡器。与 HAProxy 相比，使用 nginx 作为负载均衡器的主要好处之一是它还可以负载平衡基于 UDP 的流量。

在本文中，我们将演示如何将 NGINX 配置为部署在 Kubernetes 集群中的应用程序的负载均衡器。

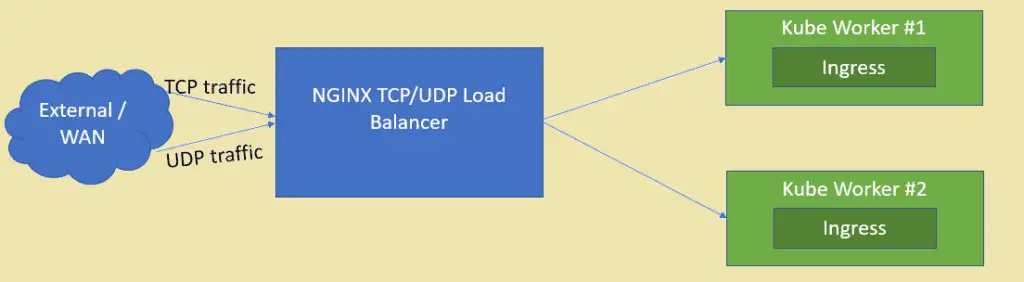

NGINX-LB-Kubernetes-Setup

我们假设 Kubernetes Cluster 已经设置了，并且正在运行，我们将为 NGINX 基于 CentOS / RHEL 创建 VM

实验准备

NGINX VM (Minimal CentOS / RHEL) – 192.168.1.50
Kube Master – 192.168.1.40
Kube Worker 1 – 192.168.1.41
Kube worker 2 – 192.168.1.42

1) 启用 EPEL 存储库

登录到您的 CentOS 8 系统并启用 EPEL 存储库，因为 CentOS / RHEL 的默认存储库中没有 NGINX 软件包。

[linuxtechi@nginxlb ~]$ sudo dnf install epel-release -y

2) 安装 NGINX

运行以下 DNF 命令以安装 NGINX

[linuxtechi@nginxlb ~]$ sudo dnf install nginx -y

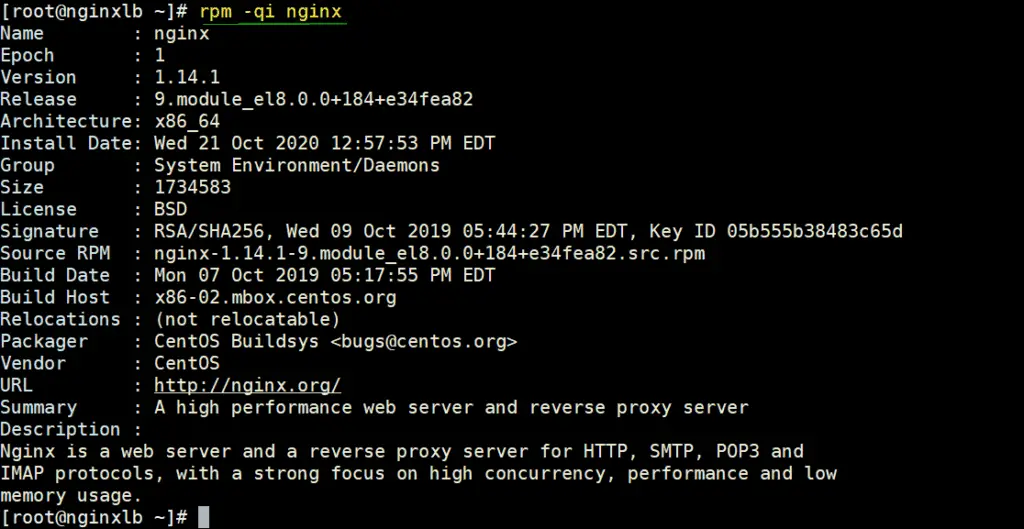

查看 NGINX 信息

# rpm -qi nginx

NGINX-Info-rpm-command-linux

放行 NGINX 端口

[root@nginxlb ~]# firewall-cmd --permanent --add-service=http
[root@nginxlb ~]# firewall-cmd --permanent --add-service=https
[root@nginxlb ~]# firewall-cmd –reload

将 SELinux 设置为允许模式

[root@nginxlb ~]# sed -i s/^SELINUX=.*$/SELINUX=permissive/ /etc/selinux/config
[root@nginxlb ~]# setenforce 0
[root@nginxlb ~]#

3) 从 Kubernetes 设置中提取入口控制器的节点端口

在 Kubernetes 中，nginx indress Controller 用于处理定义资源的传入流量。当我们部署入口控制器时，当时还创建了一个服务，该服务将主机节点端口映射到端口 80 和 443。这些主机节点端口是从每个工作节点打开的。要获取此细节，请登录到 Kube 主节点并运行如下命令：

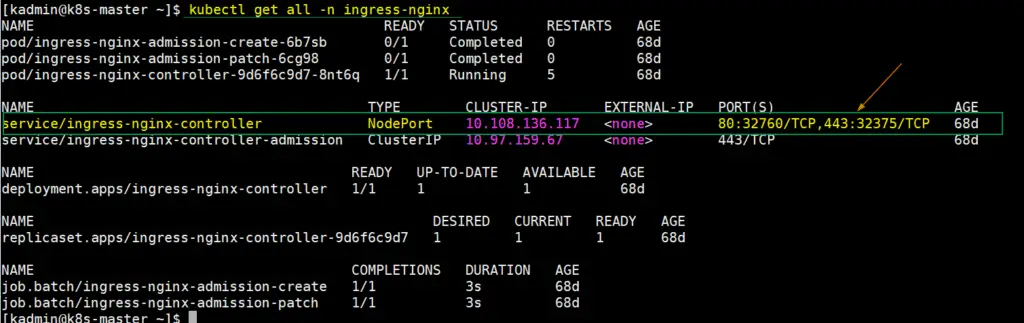

$ kubectl get all -n ingress-nginx

kubectl-ingress-nginx-controller-details

正如输出所示，每个工作节点的端口 32760 映射到端口 80，端口 32375 映射到端口 443。我们将在 Nginx 配置文件中使用这些节点端口来负载均衡 tcp 流量。

4) 配置 NGINX 为 TCP 负载均衡器

编辑 nginx 配置文件

[root@nginxlb ~]# vim /etc/nginx/nginx.conf

注释掉部分行 (从 38 到 57 开始)

Comments-Out-Default-server-section-nginx-centos8

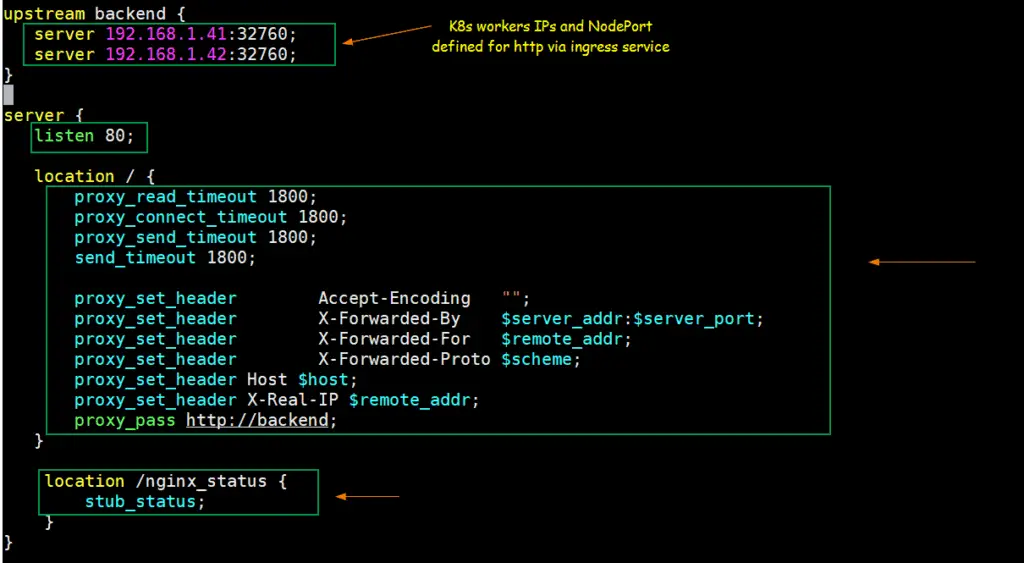

添加以下行

K8s-workers-nginx-lb-centos8

upstream backend {
   server 192.168.1.41:32760;
   server 192.168.1.42:32760;
}

server {
   listen 80;
   location / {
       proxy_read_timeout 1800;
       proxy_connect_timeout 1800;
       proxy_send_timeout 1800;
       send_timeout 1800;
       proxy_set_header        Accept-Encoding   "";
       proxy_set_header        X-Forwarded-By    $server_addr:$server_port;
       proxy_set_header        X-Forwarded-For   $remote_addr;
       proxy_set_header        X-Forwarded-Proto $scheme;
       proxy_set_header Host $host;
       proxy_set_header X-Real-IP $remote_addr;
       proxy_pass http://backend;
   }

    location /nginx_status {
        stub_status;
    }
}

保存并退出文件

根据上述更改，当任何请求到达 Nginx 80 端口时, 将其路由到 Kubernetes Worker 节点 IPS（192.168.1.41/42）的（32760）端口。

启动和启用 NGINX 服务

[root@nginxlb ~]# systemctl start nginx
[root@nginxlb ~]# systemctl enable nginx

测试 TCP 负载均衡

为了测试 nginx 作为 TCP 负载均衡器在 Kubernetes 上是否正常工作，部署基于 nginx 的部署，通过服务公开部署，并为 nginx 部署定义一个入口资源。我使用以下命令和 yaml 文件来部署这些 Kubernetes 对象

[kadmin@k8s-master ~]$ kubectl create deployment nginx-deployment --image=nginx
deployment.apps/nginx-deployment created
[kadmin@k8s-master ~]$ kubectl expose deployments nginx-deployment  --name=nginx-deployment --type=NodePort --port=80
service/nginx-deployment exposed
[kadmin@k8s-master ~]$
[kadmin@k8s-master ~]$ vi nginx-ingress.yaml

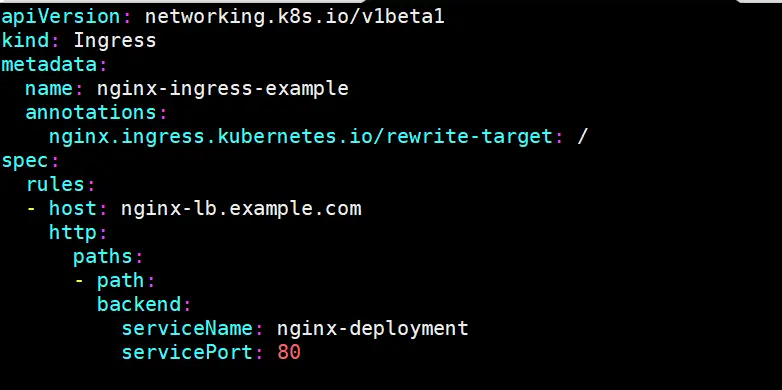

nginx-ingress-resource-example-k8s

[kadmin@k8s-master ~]$ kubectl create -f nginx-ingress.yaml
ingress.networking.k8s.io/nginx-ingress-example created
[kadmin@k8s-master ~]$

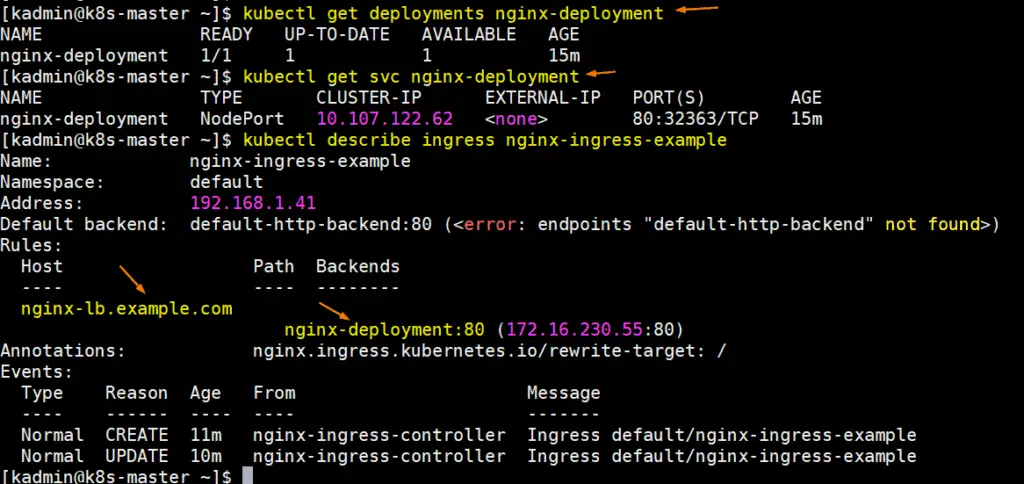

运行以下命令获取部署、svc 和入口详细信息

Deployment-SVC-Ingress-Details-k8s

更新你系统的主机文件，使 nginx-lb.example.com 指向 nginx 服务器的 ip 地址(192.168.1.50)

192.168.1.50      nginx-lb.example.com

我们尝试 ping url，以确认它指向 NGINX 服务器 IP

# ping nginx-lb.example.com
Pinging nginx-lb.example.com [192.168.1.50] with 32 bytes of data:
Reply from 192.168.1.50: bytes=32 time<1ms TTL=64
Reply from 192.168.1.50: bytes=32 time<1ms TTL=64

现在尝试通过 web 浏览器访问 URL

Nginx-page-via-lb-ingress-k8s

上面的输出证实了 NGINX 作为 TCP 负载均衡器工作得很好，因为它在 K8s 工作节点之间对来自端口 80 的 TCP 流量进行负载均衡。

5) 配置 NGINX 为 UDP 负载均衡器

假设我们有一个基于 UDP 的应用程序在 Kubernetes 中运行，应用程序以 UDP 端口 31923 作为 NodePort 类型公开。我们将配置 NGINX 来负载平衡来自端口 1751 的 UDP 流量到 k8s 工作节点的 NodePort 上。

我们假设我们已经运行了一个名为 linux-udp-port 的 pod，其中 nc 命令可用，通过 UDP 端口 10001 上的服务将其暴露为 NodePort 类型。

[kadmin@k8s-master ~]$ kubectl expose pod linux-udp-pod --type=NodePort --port=10001 --protocol=UDP
service/linux-udp-pod exposed
[kadmin@k8s-master ~]$
[kadmin@k8s-master ~]$ kubectl get svc linux-udp-pod
NAME            TYPE       CLUSTER-IP    EXTERNAL-IP   PORT(S)           AGE
linux-udp-pod   NodePort   10.96.6.216   <none>        10001:31923/UDP   19m
[kadmin@k8s-master ~]$

编辑 NGINX 的配置文件，并在文件末尾添加如下内容

[root@nginxlb ~]# vim /etc/nginx/nginx.conf
……
stream {
  upstream linux-udp {
    server 192.168.1.41:31923;
    server 192.168.1.42:31923;
  }
  server {
    listen 1751 udp;
    proxy_pass linux-udp;
    proxy_responses 1;
  }
 ……

UDP-NGINX-Configuration-Linux

保存并退出文件，并重启 nginx 服务

[root@nginxlb ~]# systemctl restart nginx

放行 UDP 端口 1751

[root@nginxlb ~]# firewall-cmd --permanent --add-port=1751/udp
[root@nginxlb ~]# firewall-cmd --reload

测试 UDP 负载均衡

[kadmin@k8s-master ~]$ kubectl exec -it linux-udp-pod -- bash
root@linux-udp-pod:/# nc -l -u -p 10001

让它保持现状，从你想要测试 UDP 负载平衡的机器登录，确保 NGINX 服务器从该机器可达，运行以下命令连接到 NGINX 服务器 IP 上的 UDP 端口(1751)，然后尝试键入字符串

nc -u 192.168.1.50 1751

[root@linux-client ~]# nc -u 192.168.1.50 1751
Hello, this UDP LB testing

现在转到 POD 的 SSH 会话，在那里我们应该看到相同的消息

root@linux-udp-pod:/# nc -l -u -p 10001
Hello, this UDP LB testing

完美，以上输出证实，UDP 负载均衡工作良好。

以上就是这篇文章的全部内容，我希望你能从中找到有用的信息，请毫不犹豫地在下面的评论区分享您的技术反馈。
